Décadas atrás, os componentes eletrônicos críticos de um carro de corrida eram a bobine de ignição e os platinados. Os carros de corrida agora contam com avançados sistemas de gestão de motor, sistemas de travagem ABS, Caixas velocidades DSG, DCT, dataloggers, rádios, bombas combustivel elétricas, ventiladores e luzes. Todos os componentes precisam ser controlados no momento correto, e todos os componentes requerem proteção do circuito para evitar danos ou incêndio.
Tradicionalmente, fusíveis e relés serviam todos esses propósitos, mas têm muitas desvantagens, como complexas cablagens , sensibilidade à vibração, temperatura e os são diagnósticos difíceis.
Todos esses problemas podem ser resolvidos usando inteligentes unidades de gestão de energia (PMUs). A nossa recém-desenvolvida unidade de PMU está na vanguarda da tecnologia. Possui 16 saídas de alta amperagem (e possibilidade de acoplamento de várias unidades, se mais saídas forem necessárias).
Download Files
PMU software package 57.0
PMU software change log
PMU manual 1.02 (4.06.2018)
PMU 3D modelTECHNOTE: Configuring CAN BUS communication between EMU BLACK or EMU CAN and PMU16
TECHNOTE: Improved Power Control Model for PMU16
Uma das principais vantagens da PMU é a contínua monitorização da corrente e a função de auto-reset, se a corrente exceder um valor pré-definido. Todas as informações de estado, tensão e corrente de saída podem ser registadas e transmitidas através de comunicação CAN para os quadrantes, ou, centtralina e informar o piloto sobre possíveis problemas.
Uma adicional vantagem do sistema PMU é a capacidade de definir lógica para controlar as saídas. Sendo com dados de canais de entrada analógicos ou dados CAN, e operações matemáticas podem ser definidas por cada canal. A PMU também está equipada com indicadores LED para mostrar o status de cada saída.
With use of CAN bus keypads or steering wheel switches, all wiring is vastly simplified and lightened.
Duas características únicas são o acelerómetro embutido e o giroscópio para data logging e “interruptor de inércia” em caso de acidente.
TECNOLOGIA
A PMU é montada de acordo com os padrões IPC-S-815A para garantir a fiabilidade do produto. O dispositivo é fabricado numa linha de montagem automatizada com inspeção ótica e testes automatizados (incluindo burn-in). O material e o design do PCB, o revestimento de superfície especial e o invólucro IP65 garantem elevada fiabilidade mesmo nos ambientes mais adversos. Componentes cuidadosamente selecionados permitem uma operação contínua e fiável numa ampla faixa de temperatura (AECQ-100 GRADE 1 (-40 a + 125˚C).
ESPECIFICAÇÃO
GERAL |
|
| Gama de temperatura | AECQ100 GRADE1 (-40 to +125˚C) |
| CPU | 32 bits automotive, 90MIPS |
| Tensão de operação | 6-22V, immunity to transients according to ISO 7637 |
| Capsula Externa | IP 60, bespoke CNC machined aluminium |
| Tamanho (mm) e peso(g) | 131x112x32.5, 345g |
| Conectores | 1 x 39 conector automotivo,

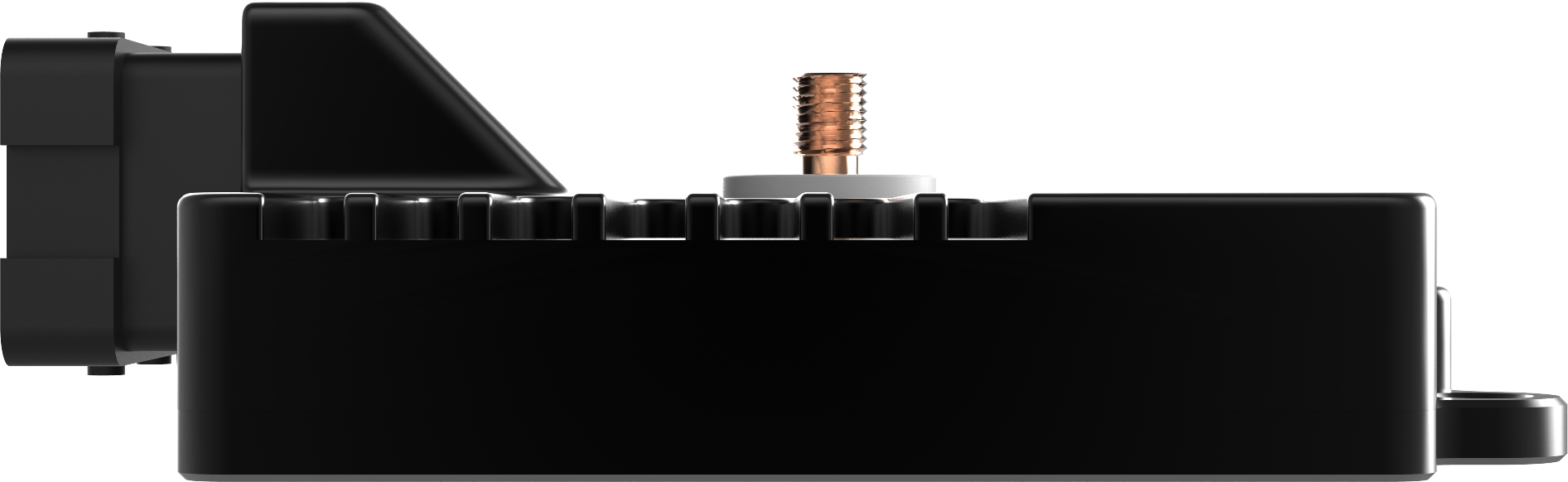

1 x M6 stud para conexão de bateria |
| Comunicação PC | CAN (ECUMASTER USBtoCAN, PEAK CAN, KVASER) |
SAÍDAS |
|
| Saídas de corrente alta | 10 x 25A(cont.), 6 x 15A(cont.) Com proteção contra sobrecorrente e superaquecimento. As saídas podem ser emparelhadas para aumentar a capacidade de corrente contínua. Corrente e tensão são medidas para cada saída |
| Corrente total contínua | 150A continuous |
| Controle de corrente de saída | 100mA |
| Wipers output | Saída dedicada com função travão freio do motor |
| +5V | Monitorizado 5V, saída de 500mA para alimentar sensores externos. |
ENTRADAS |
|
| Entradas analógicas | 16 entradas, resolução de 10 bits, 0-5V (protegido), com pull-pull e pulldowns selecionáveis por software de 10K Ohm |
| Teclados CAN | 2 teclados Ecumaster (4, 6, 8, 12 teclas) |
OUTRAS |
|

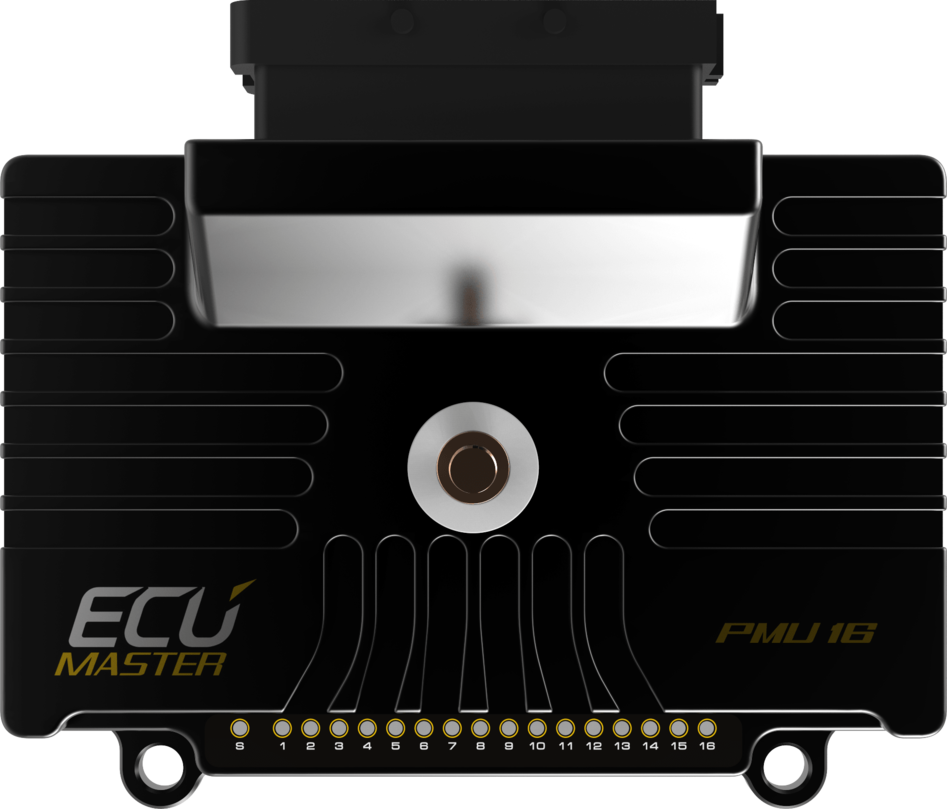

| Indicação do estado de saída | 16 LEDs bicolores |
| Accelerometer/Giroscópio | acelerômetro 3D com giroscópio 3D para detecção e registo de colisão |
| Relógio em tempo real | Sim, super capacitor para backup de energia (até 3 dias) |
CAN BUS |
|
| CAN interface | CAN 2 x CAN2.0 A / B |
| CAN padrão | CAN2.0 A/B – 125, 250, 500, 1000 kbps |
| Fluxo de entrada/saída | Definido pelo usuário com máscara de bit, até 100 mensagens de entrada |
LOGGING* |
|
| Capacidade de Memória de registro | 256 Mbytes |
| Velocidade de logging | definida por canal, até 500Hz |
FUNÇÕES |
|
| Operadores lógicos | AND, OR, NOT, XOR, >, <, =, >=, <=, !=, isTrue, isFalse, Toggle, Flash, Pulse |
| Número de funções | 100 |
| Número de operações | 250 |
| Atualizar frequência | 500Hz |
| Funções especiais | Limpadores, piscas |
*Version PMU-16DL
